LLPK700 Мобильная система видеодосмотра днища автомобиля
Товарищество с ограниченной ответственностью
«Казинфосервис»
г. Астана
2013 год
Содержание
1. Общие сведения
2. Предупреждения в эксплуатации
3. Соединения системы
3.1 Структура системы
3.2 Лист оборудования
3.3 Диаграмма соединений системы
3.4 Соединение оборудования
3.5 Инсталляция оборудования
4. Описание оборудования системы
4.1 LLPK700 Устройство формирования изображения днища автомобиля
4.2 LLPK700 Системный хост
4.3 LLPK700 Сервер питания и обработки изображений
4.4 Описание системных функций
4.4.1 Функция записи картинки под автомобилем
4.4.2 Функция мониторинга в реальном времени
4.4.3 Функции видеозаписи изображений
4.4.4 Управление жестким диском
4.4.5 Автоматическая детекция изображения
4.4.6 Другое
5. Инсталляция и настройки программного обеспечения
5.1.1 Содержание диска с программным обеспечением
5.1.2 Рекомендации по операционной системе
5.1.3 Пошаговая инсталляция программного обеспечения
5.1.4 Установка программного обеспечения
5.1.5 Быстрая установка программного обеспечения
5.1.6 Регистрация программного обеспечения
5.1.7 Параметры резервного копирования и восстановления
6. Базовые операции
6.1 LLPK700 Меню
6.2 Презентация диаграммы базовых операций
7. Возможные проблемы и их устранение
8. Спецификация
1. Общие сведения
LLPK700 мобильная система наблюдения днища автомобиля – интегрированная система управления информацией, которая может автоматически вести получение изображений, отображать на дисплее, изменять контрастность информации о ходовой части автомобиля.
Система очень эффективна в обнаружении и предотвращении размещения на шасси автомобиля бомб, оружия, биологически и химически опасных грузов, а также обеспечивает контроль доступа к некоторым важным деталям машины. Система также может предотвратить провоз наркотиков, контрабанды или даже избежать присутствия нелегальных иммигрантов на шасси автомобиля при прохождении контрольно-пропускных пунктов. Система имеет такие характеристики, как легкий вес, удобный для переноски, простой и быстрый монтаж, и т.д.
LLPK700 использует мобильную установку, в частности, конструкция создана также для временного использования, его можно использовать и удалить в любое время. Ключевыми элементами работы оборудования являются – портативность, мобильность, высокое разрешение изображения, целостность образа и безопасность использования.
В LLPK700 принят дизайн миниатюризации. Основное оборудование укладывается в портативный футляр для переноски, что очень удобно носить с собой и передвигаться. Все оборудование может быть смонтировано в течении 15 минут.
В LLPK700 использованы передовые цифровые технологии линейного сканирования изображений, с высокой четкостью изображения и разрешения, и может быть гарантировано, что изображение под автомобилем будет увидено без сокращений и без каких-либо упущений. LLPK700 обеспечено безопасным энергоснабжением DC12V, чтобы избежать утечки напряжения и потенциальные риски безопасности от влажной и дождливой окружающей среды.
Эта система может быть широко использована в следующих местах:
– аэропортах;
– правительственных зданиях;
– тюрьмах;
– банках;
– автопарках;
– военных зонах;
– морских портах;
– подразделениях полиции;
– больших офисах и других зданий важных с точки зрения безопасности;
– таможенный, пограничный контроль въезда автомобилей в контрольно-пропускной пункты;
2. Предупреждения в эксплуатации
– Пожалуйста прочитайте внимательно руководство в целях безопасности перед инсталляцией, соединением и использованием оборудования;
– Инсталляция, соединения оборудования должны осуществляться сотрудником с профессиональными знаниями;
– В процессе досмотра, несмотря на то, что блок сканирования LLPK700 сделан из высокопрочных материалов необходимо абсолютно избегать наезда транспортных средств на него непосредственно, что может привести к необратимым повреждениям оборудования;
– Автомобили должны стараться проехать относительно центра блока сканирования LLPK700, в случае большого отклонения изображение шасси автомобиля получится либо асимметричным либо неудачным;
– При прохождении блока сканирования LLPK700 автомобиль должен двигаться равномерно, иначе может привести к вертикальным искажениям изображения шасси, либо изображение будет неполным;
– Несмотря на то, что блок сканирования LLPK700 разработан с необходимыми водонепроницаемыми характеристиками, по возможности избегать установки его на воде, что может отрицательно повлиять на или привести к повреждению внутренних электронных компонентов. Кроме того, если дождь падает непосредственно на стекло окна, это будет влиять на эффективное изображение шасси автомобиля, поэтому блок сканирования LLPK700 должен быть установлен в местах, где можно укрыться от дождя;
– Пользователь должен держать окно освещения и окно сканирования чистым, что обеспечит эффективное изображение шасси автомобиля.
3. Соединения системы
3.1 Структура системы
LLPK700 мобильная система наблюдения под автотранспортным средством состоит из следующих компонентов:
– LLPK700 блок сканирования шасси транспортного средства;
– LLPK700 блок системного хоста (опция). Хост-система может быть реализована на ноутбуке или настольном компьютере;
– LLPK700 Сервер питания и обработки изображений;
– Другое оборудование вспомогательное (опционально): обзорная видеокамера, камера и система распознавания номеров, контроля скорости, и т.д.
LLPK700 блок системного хоста и LLPK700 Сервер питания и обработки изображений должны быть установлены в условиях окружающей среды, в отсутствии дождя, избегать попадания прямых солнечных лучей.
LLPK700 блок сканирования шасси транспортного средства как открытый компонент установки, должен быть установлен в центре контролируемой зоны проезда автомобиля.

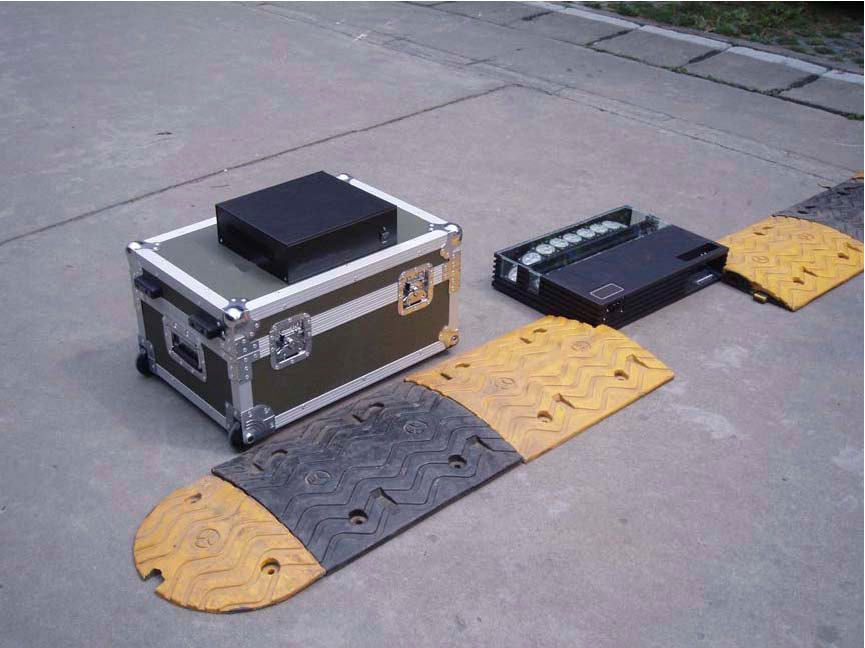

3.2 Лист оборудования
В случае первого вскрытия упакованного оборудования, в зависимости от комплектации, оборудование должно включать в себя следующие части:
Упаковка 2 -1:
• Портативный безопасный кейс;
• LLPK700 блок сканирования шасси транспортного средства;
• LLPK700 Сервер питания и обработки изображений;
• Ноутбук (опционально)
• Кабель питания 220В переменного тока;
• Сетевой кабель Ethernet;
• Композитный кабель;
• LLPK700 Мобильная система видеодосмотра днища автомобиля
Руководство пользователя по инсталляции и эксплуатации;
• CD – диск с программным обеспечением
Упаковка 2-2（опционально）:
• Камера распознавания номеров автотранспорта（экран (щит)、камера и объектив камеры）опционально;
• Треугольная система для установки камеры (опционально);
• Видеокабель (опционально);
• Кабель питания (опционально);
Примечание: В соответствии с различными конфигурациями определенными пользователем, список оборудования может содержать незначительные отличия. Фактическое наличие оборудования будет соответствовать заводскому упаковочному листу.
3.3 Диаграмма соединений системы
3.4 Соединение оборудования
Соединение устройств системы можно увидеть на следующей схеме:
С: композитный кабель;
N: Сетевой кабель Ethernet
V: Видеокабель
Р: Кабель питания 220В переменного тока;
3.5 Инсталляция оборудования
5-8 м. до датчика
LLPK700 блок сканирования должен быть установлен по центральной оси проезда автотранспорта, дальность срабатывания фотоэлектрического датчика на приближение автотранспорта составляет 5-8 м.
4. Описание оборудования системы
4.1 LLPK700 Блок сканирования (устройство формирования изображения днища автомобиля)
LLPK700 Блок сканирования является ключевым устройством системы LLPK700 для осуществления сканирования шасси автотранспортных средств.
LLPK700 использует передовую линию сканирования и технологии цифровой обработки изображений для получения высокой четкости изображения с высоким разрешением.
LLPK700 Блок сканирования устанавливается на открытом воздухе, в связи с чем изготавливается из металла с высокой прочностью, обладает сильными антипрессовыми характеристиками, оборудование соответствует уровню экологической защиты IP66 и имеет мощный потенциал по водонепроницаемости, влагостойкости, пылезащищенности, с тем чтобы обеспечить возможность сканирующей камере работать постоянно в любых условиях окружающей среды.
LLPK700 Блок сканирования запитывается низким напряжением питания 12 В постоянного тока, для безопасного использования оборудования.
Фотоэлектрический сенсор Композитный кабель Выключатель питания
На передней панели блока ниже выключателя питания расположены два индикатора состояний работы:
– красный является индикатором питания;
– зеленый индикатор состояния (при подключенном оборудовании к источнику электропитания, различный прерывистый статус индикатора означает разные состояния самоконтроля), также он используется для индикации состояния фотоэлектрического датчика: если датчик указывает на нахождение автотранспорта спереди, индикатор состояния будет включен.
Самостоятельная проверка индикатора состояния (мигание):
1 медленный 1 быстрый: Средства чтения, записи и верификации (проверки) ошибок памяти CMOS;
1 медленный 2 быстрых: Средства ROM верификации (проверки) и ошибок;
1 медленный 4 быстрых: Средства тестирования ошибки COM петель (является нормальным состояниям);
2 медленных 1 быстрый: Средства чтения, записи и проверки ошибки энергонезависимой памяти;
2 медленных: Системные средства завершили операцию самоконтроля успешно.
4.2 LLPK700 Системный хост
LLPK700 Системный хост является ключевым компонентом обработки данных и контроля системы. Это повышает производительность аппаратных средств используемого персонального компьютера. LLPK700 Системный хост использует платформы Windows XP или Windows Vista для запуска основных программ LLPK700.GIGE.OS.
LLPK700.GIGE.OS в комплекте использует модульный дизайн и включает в себя следующие модули: меню операций, параметры установочных процедур, рабочие системные процедуры, устройство on-line программируемых процедур, процедуры распознавания номеров, off-line браузер изображений автотранспорта (архив), процедуры воспроизведения обзорной камеры и другие.
LLPK700 Системный хост может быть выполнен на ноутбуке или настольном компьютере.
4.3 LLPK700 Сервер питания и обработки изображений
LLPK700 Сервер питания и обработки изображений в основном используется для питания LLPK700 Блока сканирования (устройство формирования изображения днища автомобиля) и сбора изображения обзорных камер. Это оборудование связано с LLPK700 Системный хост через Ethernet. Максимальное количество сбора изображений от обзорных камер 2 канала.
На передней панели оборудования находится красный индикатор питания позади включателя питания, который загорается при подаче питания на устройство.
На передней панели устройства находятся 4 индикатора: VS, CAM, IO, VSM, которые используются для отображения статуса 4 компонентов:
VS: сетевой статус Сервера питания и обработки изображений;
CAM: сетевой статус Блока сканирования днища автомобиля;
IO: сетевой статус VS IO;
VSM: сетевой статус Системного хоста.
VS, CAM, IO (компоненты сетевого окружения), VSM индикатор может продолжительно гореть или быстро моргать когда система функционирует нормально.
4.4 Описание системных функций
4.4.1 Функция записи картинки под автомобилем
– Автоматическое цифровое линейное сканирование с высоким разрешением, опционально черно-белое или цветное полное изображение днища автомобиля;
– Вариации методов процесса изображения: уменьшение масштаба, увеличение масштаба, вертикальная шкала, ___________, запись, поиск, воспроизведение;
– Поисковые функции изображений днища автомобиля: поиск в архиве изображений днища автомобиля по дате, времени, номеру, модели автомобиля и др., или стандартный поиск изображений днища автомобиля по информации в базе данных на номер, модель, завод-производитель автомобиля, др.;
– Поддержка построения стандартной базы данных автомобилей по номеру или модели автомобиля;
– Функция памяти ____________дисплея при уменьшении изображений днища автомобиля;
– Возможности инспекции днища автомобилей различных типов;
– Поддержка двойного экрана дисплея (опционально) для подключения второго монитора и вывода на дисплей изображений днища автомобиля;
– Стандартные изображения днища автомобиля в базе данных могут быть облегчены для пользователя;
– Сравнение жить под изображением автомобиля и стандартные под Изображение автомобиля, через индекс, таких как номерные знаки, модели автомобилей и т.д. поддержки;
– Разнообразие окружающего света режима управления для обеспечения транспортного средства изображения в любой окружающей ситуации свет может быть ясным;
– несколько цифровых методов обработки изображения для повышения качества изображения.
4.4.2 Функции контроля в режиме реального времени
– 2 канала доступного видео;
– Разделение режима отображения экрана: 1, 4 опционально;
–экран может быть увеличен;
4.4.3 Функции видеозаписи изображений
– Различные виды срабатывания видео записи, в том числе руководства, сроки, вход ключа (триггера);
– Проигрывание видео.
4.4.4 Управление емкостью жесткого диска
– Все пространство диска хранения делится на хранение данных и стандартное программное обеспечение;
– Шасси для хранения данных изображения;
– Автоматический цикл хранения данных для использования;
– Все данные хранятся в файле по дате;
– Мульти-управление жестким диском: система поддерживает использование нескольких жестких дисков для хранения данных, когда раздел жесткого диска становится полным, он будет автоматически переходить к следующему разделу.
4.4.5 Автоматическая детекция (сканирование) изображения
– Весь процесс детекции (сканирования) может быть запрограммирован для достижения высокой степени автоматизации.
4.4.6 Другое
– Макро-операции: система обеспечивает мощные операции макросов, что означает сочетание ряда операций. Пользователь может определить различные макро операции в соответствии с их потребностями. это значительно упрощает процессе эксплуатации;
– Время событий: возможно осуществлять серию операций в течение определенного периода времени;
– Поддержка нескольких пересекающихся режимов управления: односторонняя полоса; смешанных – «в» и «из» переулков, независимая двусторонняя полоса «в» и «из». Также поддерживается управление информацией нумерации автомобилей, «въезд» и «выезд», и т.д.
– VSGCP интерфейс, поддерживает легкое переключение системы распознавания 3-ей части или RFID систем.
– VSMNET интерфейс, поддержка подключения всех подсистем по 3-ей части. Реализовано туннелирование сети, обмен ресурсами, централизованное управление и трафика и информации и т.д.;
– Интерфейс на английском языке, русский и казахский (опционально), насыщенная информационная система, подсказки, гуманизированный дизайн для пользователя;
– Извлечение из архива может осуществляться по изображению, номеру автомобиля, модели автомобиля, дате и т.д.;
– Архивные функции браузера, поддержка для снятия информации изображения под автомобилем, изображение номерного знака, модели автомобиля и т.д. на другой компьютер;
– Дополнительно (опционально) соединение с системой распознавания номеров, которая может автоматически определить номерной знак и цвет автомобиля, в то же время поддержка ручного ввода информации номерного знака, цвета автомобиля, модели и так далее;
– Советы по уровням безопасности автомобиля, поддержка создания черного списка базы данных.
5. Установка и настройка программного обеспечения
5.1 Содержание CD-диска с программным обеспечением
Установка программного обеспечения с CD-диска включает в себя следующее содержание:
Программное обеспечение (softinstall directory):
– LLPK700 программа установки программного обеспечения операционного хоста;
– LLPK700 обновление пакетов программного обеспечения базовой операционной системы (опционально);
– Заводские параметры резервного копирования;
Драйвер (Driver directory):
– QUICKCAMGEV – драйвер камеры;
Документ (Doc directory):
– Краткое руководство по установке;
Инструменты программы (soft directory):
– Sadpsetup представляет собой программное обеспечение сетевого автоматического поиска: он используется для автоматического поиска видеосервера (блока питания и формирования изображений) и изменения его IP-адресации;
– Winpcap программа: пользователь должен установить Winpcap, прежде чем запустить Sadpsetup.
5.2 Требования операционной системы
Требования окон, которые работают в хост-системе:
– Поддержка Windows XP, Windows Vista, Windows 2000, Windows 2003;
– Создание Разделов диска по крайней мере, 3 (C, D, E), рекомендовано использование 4-х разделов;
– Стандартное шасси хранения изображений разделов, F как раздела хранения исторических записей;
– Установить IP-адрес “Подключение по локальной сети” и маску подсети, чтобы сделать хост, шасси блока изображения, VSIO блока и видеосерверов в то же время сегментом.
Заводские настройки IP-адреса каждого устройства установлены следующим образом:
– Блок сканирования: 192.168.1.100
VSIO блока: 192.168.1.168
Блок питания и формирования изображений: 192.168.1.66
– Установить Windows панель задач, в состояние автоматического скрытия, для того, чтобы LLPK700 интерфейс мог показать полный экран;
– В связи с тем, что программное обеспечение LLPK700 создает каталоги и файлы с датами и временем в устанвленном формате, поэтому при введении системных дат и времени следует избегать использования некоторых символов разделителей. Рекомендовано даты использовать “-” в качестве разделителя, а время использовать “:” как разделитель.
5.3 Шаги при установке программного обеспечения
1: Установка драйвера QuickCamGEV: запустить QuickCamGEV.exe в директории каталог \driver\dalsa\ в установочном компакт-диске
2: Установите LLPK700 прикладную программу: Setup находится в установочном компакт-диске в каталоге \softinstall\ именем каталога установки программного обеспечения является обычно: LLPK700install + [номер версии программного обеспечения]
3: Если есть обновления пакетов, пожалуйста, установите последнюю версию Приложения обновления пакетов LLPK700.gige: имя каталога обновления пакетов обычно: LLPK700.GIGE.SG.UPD + [номер версии программного обеспечения]
5.4 Запуск программного обеспечения
Запустите программу из “Пуск” – “Программы” – “LLPK700” – “LLPK700 меню”, Программное обеспечение закончить обновления базы данных, поиск и привязка шасси камеры, программное обеспечение регистрируется автоматически.
Также можно выполнить обновление программного обеспечения баз данных, выполнив “Пуск” – “Программы” – “LLPK700” – “LLPK700 LLPK700 Maintenance”- нажав кнопку “Update Para.Database”:
Нажмите эту кнопку, чтобы импортировать Нажмите эту кнопку, чтобы закончить
зарегистрированные сообщения и связываться обновление базы данных параметров
с блоком сканирования
Если вы используете один компьютер для управления другим блоком сканирования, вам нужно всего лишь первым запустить “LLPK700 maintenance” из меню, а затем нажмите кнопку “Register from VSIO”, чтобы импортировать зарегистрированные сообщения и связываться с блоком сканирования.
5.5 Быстрая настройка программного обеспечения
Как правило, установочный диск предоставляет пакет заводских параметров которые являются подходящими для вашей системы. Он расположен в CD softinstall\DBFile каталог ; вам просто нужно скопировать все \ DBFile \ каталог в каталоге установки C: \ Program Files \ visionstar \ VSUVSS1 \ и заменить старую.
Кроме того, вы можете настроить вашу систему, выполнив следующие действия:
Запуск LLPK700 конфигурации программы:
Имя пользователя по умолчанию: llpk700; Вход пароля: llpk700.
1: Установка “Port to Connect VSIO Unit”, установить последовательный порт COM и скорость передачи данных (9600BPS), который используется для управления LLPK700 блока сканирования;
2: Настройки управления хранением: осуществляются в соответствии с разделением вашего компьютерного диска, вы можете установить «1st Record Storage Partition», «Record Storage Partition Number», “Standard UVI Storage Partition”; контроль “Record Storage Partition Number” означает, что программа сама найдет все разделы диска (начиная с первого раздела хранения записи) которые могут быть автоматически использованы для хранения истории записей;
3: Если ваша система оснащена идентификационной лицензией вы должны выбрать соответствующий номерной знак на табличке идентификационной схемы;
4: Установить Модель системы, как: “LLPK700M”;
5: Установка Gate типа, как: One Way;
6: Настройка видео сервера (блока питания и формирования изображения): цифровой видеосервер построен в LLPK700 на видеозахвате обзора или распознавания номерного знака.
По умолчанию IP видеосервера 192.168.1.66, имя пользователя: admin, пароль: 12345, порт: 8000.
7: Выберете “UVI Capture Device Type”, как: согласно конфигурации вашей системы правильно выберете тип камеры: LLPK700 поддерживает 3 типа камеры: SG-11, SF02KGE, SG-31, среди них SG-31 является цветной камерой;
Камера UVI моделей для вашего оборудования конфигурации.
8: Установить порт “Connection Setup for Under Vehicle Camera”, как Port1, скорость передачи данных, как правило, 9600 или 57600; нажмите кнопку “Search”, система будет искать камеру UVI автоматически, и покажет его MAC и IP. Вы можете изменить IP, вы можете сделать это в одном сегменте с хост системой, пожалуйста, не забудьте проверить “Bind Mac Address”;
9: Проверьте “Auto Analysis UVI to Fit Screen”, чтобы сделать автоматическое отображение в окне изображения эффективной части автомобиля;
10: Установить источники получения видео. Для LLPK700 количество максимального доступа 2 канала, которые приходят из цифровых видеосерверов в LLPK700 видеосервер через устройство подключения к сети;
11: Настройки операционных связей: Вы можете сделать автоматические настройки для выполнения системой различных операций, Эти параметры настраиваются в 2 шага: во-первых, установить операционные макросы. Макрос используется для инкапсуляции ряда операций. Как следующая таблица «start scan» макро включает в себя 3 операции. Нажмите операцию ID в операционном списке будут показаны объяснения операции;
После настройки макросов, вы должны связать их с конкретными событиями, когда система вызывает это событие, он будет выполнять каждую операцию попутного макроса в порядке, как будет показано ниже, когда система вызывает “input 1”, таким образом он будет выполнять “Start scan” макро, то есть выполнять три операции в списке “Start scan” макрос, когда “input 1” прекращает запуск, она будет выполнять “Stop scan” макрос.
Кроме того, на странице “Lane”, вы должны установить “UVI capture stop to maximum scan lines” в группе “Macro Operation for System Event”, и обычно устанавливают эту связь операцией “stop scan” макрос.
5.6 Регистрация Программного обеспечения
Ваша работа LLPK700 программное обеспечение может быть использовано только как правило, после правильной регистрации. Вы можете зарегистрировать его 2-мя следующими методами:
Метод 1: Вам нужно всего лишь запустить “LLPK700 обслуживания” из меню, а затем нажмите кнопку “LLPK700 maintenance”, чтобы импортировать зарегистрированные сообщения и связать с камерой блока сканирования.
Метод 2: Запуск программу “LLPK700 operation”, дважды щелкните по основной строке состояния, чтобы войти в интерфейс регистрации программы, заполните регистрационный код и нажмите кнопку “register”, чтобы завершить регистрацию.
Серийный номер этой системы:
Регистрационный код:
После чего необходимо перезагрузить основную программу, чтобы регистрация вступила в силу.
В случае успешной регистрации станут доступными внизу значки основного программного интерфейса.
5.7 Параметры резервного копирования и восстановления
Когда вы убедитесь, что система работает нормально, можно создавать резервные копии текущих параметров с параметрами функции резервного копирования: для этого необходимо запустить LLPK700 программу, нажать кнопку “Backup”.
Когда программное обеспечение системы запустится неудачно, но операционная система Windows может все еще работать, вы можете попробовать восстановления параметров с “LLPK700 maintenance”, выберите соответствующий пакет параметров в “List of Parameters Backup Packages”, затем нажмите кнопку “Recover”, в списке, “factory” это заводские параметры резервного копирования пакета.
Примечание 1: Если выбираете, чтобы восстановить заводские параметры, вы должны сбросить параметры для фактического использования.
Примечание 2: Это, возможно, приведет к потере некоторых записей истории транспортного средства и стандартной записи параметров транспортного средства после восстановления. Вы можете восстановить все записи с помощью программы “LLPK700 maintenance”.
Примечание 3: При восстановлении ранее выставленных параметров пакета резервного копирования, возможно, потребуется нажать кнопку “Update Para. Database”, чтобы обновить параметры базы данных, тогда программа может быть использована как обычно.
6 Основные операции
6.1 LLPK700 меню
Запуск меню операций LLPK700
Выключение компьютера
Нажмите здесь для автозапуска LLPK700 когда питание включено
6.2 Схематическое представление основных операций
Когда вы используете основную программу LLPK700, необходимо соблюдать для 4 правила работы с интерфейсом для нормального функционирования системы:
1. Система зарегистрирована, ОК?
2. Температура камеры на дисплее, ОК?
3. VSIO соединено, ОК?
4. Принимающая камера UV, ОК?
Окно вызова исторических изображений
Окно для использования изображения номера автотранспорта
Окно обзорной камеры
Окно изображения в реальном времени
Окно изображения в увеличенном виде
Вызов зарегистрированных изображений в истории автомобиля
Нажмите на иконку для всплывающего окна автомобиля и связанных изображений с номерным знаком автомобиля
Растягивание или сжатие изображения
Индикатор направления автомобиля в реальном времени
Выведите на экран изображение на полный экран
Окно сообщений
Сохранить в стандартную папку изображение под автомобилем
Увеличительное стекло функции увеличения изображений
Показать текущий номерной знак
Всплывающие окна сообщения об автомобиле
В настоящее время связанные номера автомобиля или внешнее изображение
Возможность ручного ввода или изменения номерного знака
Выберите дату истории просмотра записей
История записи списка, дважды щелкните
Руководства в операционном окне
Датчик индикатора: красный средств автомобиль проходит, синий означает вход в зону
7. Возможные проблемы и их устранение
Операции Описание Рекомендуемые методы устранения Примечание
1. Инициализация 1.1 В Процессе LLPK700 инициализации при загрузке параметров, отображаются ошибки на английском языке. 1. Восстановление системных параметров Обратитесь к разделу 5.6 этого руководства
2. Обеспечить возобновлениеь базы данных после установить LLPK700 обновить пакет. Обратитесь к разделу 5.6 этого руководства
1.2 В процессе запуска LLPK700 индицируется что камера не на связи или не удалось UVI открыть 1. Убедитесь, чтобы установить UV Право модель камеры См. пункт 7 раздела 5.4 настоящего руководства
2. Повторите запуск операции программы. Если блок изображения просто положили на электрический провод, требуется какое-то время для инициализации
3. Убедитесь, что блок сканирования подключен к сети питания и соединен по сети корректно Если на видеосервере индикатор (красный) горит, то это является нормальным
4. Убедитесь, что имеется нормальное питание. Наблюдается ли Индикатор питания (красный) устройстве освещения
5. Убедитесь, что IP-адрес компьютера и блока изображения находится в той же сети с сегментом. См. пункт 8, раздел 5.4 настоящего руководства
6. Восстановление UVI файлов настройки камеры с системой обслуживание программы. См. раздел 4.1,главы 2 “LLPK700 Руководство по эксплуатации ”
1.3 В процессе инициализации LLPK700 остановка в подключении VSIO 1. Убедитесь, что имеется нормальное питание поставить. Наблюдается ли Индикатор питания (красный) на визуализации устройство освещения или нет
2. Обеспечивается ли правильное подключение к системе хост.
3. Убедитесь, что VSIO связь правильность настроек. См. пункт 1, раздел 5.4 настоящего руководства
1.4 В LLPK700 основной интерфейс, температура камеры
всегда не может быть отображена на дисплее 1. Убедитесь, чтобы установить UV Право модель камеры См. пункт 7 раздела 5.4 настоящего руководства
2. Убедитесь, что настройки соединения камеры правильны (Порт и скорость) См. раздел 5.4, 8 это руководство
3. Восстановление UVI См. раздел 4.1,
2. Связь
управления работой 2.1 Когда автомобиль проезжает освещение не горит
1. Освещение ручной работа функциональной управления может быть включен на нормально или нет. См. раздел 5.6.2,
Глава 1 “LLPK700
Руководство по эксплуатации ”
раздел 3,
приложении А “LLPK700
Руководство по конфигурации ”
2. Убедитесь, что
соответствующий вход в статусе подключения.
3. Убедитесь, что соответствующий вход правильно срабатывает, когда транспортные средства проезжают
4. Убедитесь, что настройки VSIO
правильны.
2.2 Не срабатывает
триггер изображения
при сканировании
проезжающих автомобилей. 1. Убедитесь программы была правильно зарегистрирована. См. раздел 5.5
это руководство
2. Сканирование запуска
ручная операция
функциональный контроль
нормально или нет. См. раздел 5.6.1,
Глава 1 “LLPK700
Руководство по эксплуатации ”
3. Убедитесь, что соответствующий вход в статусе подключения
4. Убедитесь, что
соответствующий вход правильно срабатывает, когда транспортные средства проезжают
5. Обеспечить связь
операции настройки
исправить. См. раздел 5.4
это руководство
2.3 вход
Тест не срабатывает, когда транспортные средства проезжают 1. Убедитесь, что
соответствующий вход в статусе подключения.
См. раздел 5.6.1,
Глава 1 “LLPK700
Руководство по эксплуатации ”
3.UV изображение
3.3 изображение или полностью темное или полностью белое Убедитесь, что само изображение является слишком темным либо слишком белым Обратитесь к 3.1,3.2 этого
таблица
3.4 Недостает в изображении головной части автомобиля
1. Убедитесь, что автомобиль двигался со
Скоростью менее 30 км / ч
2. Убедитесь, что
работы, начиная
сканирования на первом
положение в макро-
операции списке.
См. раздел 5.4
это руководство
3. Стоп использует
функция “Auto Cut
Пустой раздел фото “очищение. см. раздел 11.1.9
“LLPK700 конфигурации
Руководство ”
4. Снижение “, начиная
задержка “в VSIO
соответствующий вход
до 0. см. раздел 3,
приложении А “LLPK700
Руководство по конфигурации ”
5. Увеличьте значение параметра
изображения предварительного сохранения
Буфер номера. см. раздел 11.1.4
“LLPK700 конфигурации
Руководство ”
3.5 Задняя часть автомобиля видна неполностью
1. Убедитесь, что неполное изображение достигает максимальных строк развертки. Если это так, пожалуйста соответственно увеличится Настройка максимальный строк развертки.
см. раздел 11.1.4
“LLPK700 конфигурации
Руководство ”
2. Стоп использует функция “Auto Cut
Blank Picture section”. см. раздел 11.1.9″LLPK700 конфигурации
Руководство ”
3. Увеличение «Вход выключен»
задержка “из VSIO
соответствующий вход. см. раздел 3,
приложении А “LLPK700
Руководство по конфигурации ”
3.6 UV-изображениt
ярко c одноq
стороны и габариты в другой стороне из-за стороны солнца. 1. Установите камеру
параметру
приемлемая яркость
и полумрак.
Обратитесь к разделу 3,
главы 2 “LLPK700
Руководство по конфигурации ”
2. Прикройте окно боковыми крышками
3.7 UV изображение является избыточным 1. Уменьшить
настройки изображения
предварительно сохранив в буфер
номера до 0.
см. раздел 11.1.4
“LLPK700 конфигурации
руководство ”
2. Увеличение “вход на
задержка “из VSIO
соответствующий вход. см. раздел 3,
приложении А “LLPK700
Руководство по конфигурации ”
3. Используйте функцию
“Auto Cut Пустой
Фото раздел »(в
настоящее время эта функция
поддерживает только черно-
белые изображения). см. раздел 11.1.9
“LLPK700 конфигурации
руководство ”
3.8 Задняя часть изображения оказывается избыточной
1. Снизьте «Вход выключен
задержка “из VSIO на входе назначения
см. раздел 3,
приложении А “LLPK700
Руководство по конфигурации ”
2. Используйте функцию
“Auto Cut Пустой
Фото раздел »(в
настоящее время эта функция
поддерживает только черно-
белые изображения). см. раздел 11.1.9
“LLPK700 конфигурации
руководство ”
3.9 Очень большая разница между изображениями в дневное и ночное время
1. Установите параметры камеры
приемлемое качество
как днем, так и ночью. см. раздел 3,
приложении А “LLPK700
Руководство по конфигурации ”
2. Используйте функцию
окружающие лучей
адаптивного управления.
См. раздел 5.13,
Глава 1 “LLPK700
Руководство по эксплуатации “и
section3.7, из 5.2.9
“LLPK700 конфигурации
руководство ”
4. Поиск записи 4.1 Не находит записи по дате 1. Убедитесь, что записи
в этот день все еще существуют в
диск. Используйте исследователь
операционной
система
2. Восстановление записей
Индекс этот день
система технического обслуживания
программы.
См. раздел 4.2,
главы 2 “LLPK700
Руководство по эксплуатации ”
4.2 Не находит записи изображений по модели автомобиля или номеру 1. Убедитесь, что записи
все еще существуют в
диск. Используйте исследователь
операционной системы
Восстановление записей
Индекс этот день
система технического обслуживания
программы.
Обратитесь к разделу
4.2,4.3, глава 2
“LLPK700 операции
руководство ”
5. Устойчивость работы системы 5.1 В режиме пользования автоматически
выходит из
процесса
запуска программы 1. Убедитесь, что программа была зарегистрирована корректно
Обратитесь к разделу 5
“LLPK700 операции
руководство ”
2. Закройте все неправильно работающие приложения системы
5.2 Ошибки
всегда появляется
в процессе
программы
работает, и
программа
прекращены или
не может работать
обычно после
нажав кнопку “Да”. 1. Постарайтесь перезапустить системные параметры Обратитесь к разделу
4.1 глава 2
“LLPK700 операции
руководство ”
2. Постарайтесь перезапустить операционную систему windows Обратитесь к разделу 5.6 “LLPK700 операции
руководство ”
8 Технические характеристики
Мобильная система видеодосмотра днища автомобиля
• Разрешение: строчной развертки 2048 пикселей
• Макс. линейная скорость: 18 кГц в черно-белой, 9 кГц в цвете
• Размер: 550 мм × 360 мм × 85 мм
• Сканирование при скорости автомобиля: <30 км/ч;
• Макс. физическое разрешение (скорость = 30 км / ч): <0.5mm/pixel;
• Угол обзора: превышает 160 °
• Освещение автомобиля: LED, 30W
• Интерфейс данных: Ethernet 100/1000M
• Питание: DC12V 5A
• Уровень по охране окружающей среды: IP66
• Рабочая температура: -10 ℃ до +60 ℃
• Вес: 12 кг
• Разрешение видеосервера: CIF или 4CIF
• Видео вход: 2 канала
• Данные интерфейса: 100M Ethernet
• Постоянный ток выход: DC12V, MAX 6A
• Требования к источнику питания: 220В, 150Вт
• Рабочая температура: 0 ℃ до +55 ℃
• Вес: 2,5 кг
• Размер портативного футляр для переноски: 600 мм × 410 мм × 300 мм
• Общий вес: 31 кг (за исключением ноутбука)
• Время установки: <15 минут
• Хост-система:
• Время передачи изображения на дисплей после сканирования: <1s
• Время загрузки изображения: <1s
• Формат хранения изображений: VSBMP (совместим со стандартными BMP)
• Разрешение дисплея: адаптируется к резолюции меняется автоматически
Технические требования для портативного компьютера:
• Операционная система: Windows XP, Windows Vista
• Память: ≥ 2 Гб
• Процессор: производительность должна быть выше Intel Core 2, основная частота не менее 1.66G
• Разделы диска: ≥ 4
Мы не гарантируем, что LLPK700 программное обеспечение может стабильно работать с другими приложениями, поэтому мы предлагаем, если есть проблемы, когда вы запускаете программное обеспечение LLPK700, пожалуйста, закройте другие ненужные приложения.
Примечание: Приведенные выше спецификации, являются справочными. Производитель имеет право модернизировать оборудование системы видеодосмотра в целях улучшения эксплуатационных характеристик.
